FEA szimuláció: végeselemes analízis a tervezőasztalon

Tesztelje a tervet virtuálisan, mielőtt legyártaná. A végeselemes analízis (FEA) megmutatja, hol ébrednek feszültségek, hol gyenge vagy túlméretezett az alkatrész. Az Alibre Design-hoz integrált FEA-kiegészítők (FEMdesigner AD, SimWise) közvetlenül a modellen dolgoznak.

⬇ Ingyenes próbaverzió – 30 nap FEA ajánlatkérés →
Feszültség és alakváltozás Hőtani és modális analízis Kihajlás (buckling) Integrált az Alibre modellbe
Miért érdemes

Mit nyer a FEA szimulációval?

A végeselemes analízis a mérnöki döntéseket adatokra alapozza – a találgatás helyett.

🛡️

Tönkremenetel elkerülése

Derüljön ki a tervezőasztalon, hol koncentrálódik a feszültség, és hol mehet tönkre az alkatrész. A gyenge pontok megerősíthetők, mielőtt a hiba a gyártásban vagy a működésben jelentkezne.

⚖️

Anyag- és tömegoptimalizálás

A túlméretezett részekről felesleges anyag távolítható el a biztonság feláldozása nélkül. Kevesebb anyag, kisebb tömeg és alacsonyabb gyártási költség – mérhető eredménnyel.

🧪

Kevesebb fizikai prototípus

A virtuális tesztek csökkentik a fizikai prototípusok és tesztkörök számát. Gyorsabb fejlesztés, alacsonyabb költség, kevesebb iteráció a valós alkatrészen.

FEA megoldások

Két integrált FEA kiegészítő az Alibre-hoz

A FEA az Alibre Design-hoz integrált kiegészítőként érhető el – nem az alapcsomag része. Mindkét megoldás közvetlenül az Alibre modellen dolgozik.

FEMdesigner AD

Teljesen integrált FEA az Alibre Design-ban: rugalmasság, összeállítás-érintkezés, plaszticitás, hőátadás (állandósult és tranziens), modális, dinamikus, kihajlás és hőfeszültség-analízis. A hálózás, terhelés, megoldás és kiértékelés közvetlenül az Alibre modellen, az Alibre vezérlőivel történik – megfizethető áron.

SimWise (FEA / Motion / 4D)

Alibre add-inen keresztül kapcsolódik, asszociatív geometria- és kötésátadással. A SimWise FEA lineáris statikus, hőtani, modális, kihajlás és kombinált hő-szilárdsági analízist végez adaptív hálózással. A SimWise 4D egyesíti a mozgás- és FEA-analízist, így a mozgó modellen ébredő dinamikus terhelések is vizsgálhatók.

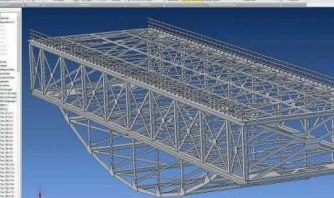

Acélszerkezet tartó – tipikus FEA végeselemes analízis tárgya az Alibre Design-ban

Tartószerkezetek tipikus FEA-feladatok. További példák a galériában.

Vizsgálattípusok

Milyen analíziseket végezhet?

A kiegészítőtől függően az alábbi fő vizsgálatok érhetők el.

1

Statikus feszültség

Lineáris statikus analízis: feszültség, alakváltozás és elmozdulás terhelés alatt.

2

Hőtani

Állandósult és tranziens hővezetés, hőmérséklet-eloszlás és hőfeszültség.

3

Modális

Sajátfrekvenciák és rezgésalakok – a rezonancia elkerüléséhez.

4

Kihajlás és dinamika

Kihajlás (buckling), valamint dinamikus terhelések vizsgálata mozgó modellen (SimWise 4D).

Érdekli a FEA az Alibre-hoz?

Töltse le az Alibre Design próbaverzióját, és kérjen tőlünk tájékoztatást a megfelelő FEA-kiegészítőről. Segítünk kiválasztani a feladatához illő megoldást.

⬇ Ingyenes próbaverzió – 30 nap FEA ajánlatkérés →

A FEA integrált kiegészítőként érhető el az Alibre Design-hoz

GYIK

Gyakori kérdések a FEA szimulációról

A végeselemes analízis (FEA) a 3D modellen végzett virtuális teszt: a szoftver a geometriát kis elemekre (hálóra) bontja, és kiszámítja, hogyan viselkedik terhelés alatt – feszültség, alakváltozás, hővezetés és más szempontok szerint. Így a tervet még a gyártás előtt lehet ellenőrizni és optimalizálni.
A FEA az Alibre Design-hoz integrált kiegészítőként érhető el, nem az alapcsomag része. Két bevált partner-megoldás van: a FEMdesigner AD és a SimWise. Mindkettő közvetlenül az Alibre modellen dolgozik, az Alibre vezérlőivel, így a tervezés és az analízis közötti iterációs hurok gyors marad.
A kiegészítőtől függően: lineáris statikus (feszültség, alakváltozás), érintkezés összeállításban, plaszticitás, hőtani (állandósult és tranziens), modális (sajátfrekvencia), dinamikus, kihajlás (buckling) és hőfeszültség-analízis. A SimWise 4D a mozgás- és FEA-analízist egyesíti, így a mozgó modellen ébredő dinamikus terhelések is vizsgálhatók.
A FEA-val a tervezőasztalon derül ki, hol gyenge vagy túlméretezett az alkatrész. Így elkerülhető a tönkremenetel, csökkenthető az anyagfelhasználás és a tömeg, és kevesebb fizikai prototípusra van szükség – ami időt és költséget takarít meg.
A FEMdesigner AD teljesen integrált FEA az Alibre Design-ban: rugalmasság, érintkezés, plaszticitás, hőátadás, modális, dinamikus, kihajlás és hőfeszültség, megfizethető áron. A SimWise (Motion, FEA, 4D) szintén Alibre add-inen keresztül kapcsolódik, asszociatív geometria- és kötésátadással; a SimWise 4D a mozgás és a szilárdsági analízis kombinációját kínálja.
Igen. A FEA-kiegészítők közvetlenül az Alibre Design alkatrészein és összeállításain dolgoznak. Importált geometria (STEP, Parasolid, SolidWorks stb.) esetén is elvégezhető a vizsgálat, miután a modell az Alibre-ban van. Lásd a CAD fájl megnyitása oldalt.
