Az Alibre Design 29.1-es verziója 2026. szeptember 23-án jelent meg. A kiadás fő újdonsága egy teljesen új tervezési munkakörnyezet a hegesztett szerkezetekhez, emellett számos rajzi fejlesztés és hibajavítás. A frissítés aktív karbantartással rendelkező felhasználóknak díjmentesen elérhető.

Alibre Design 29.1 Weldments munkakörnyezet – hegesztett szerkezet profilokkal

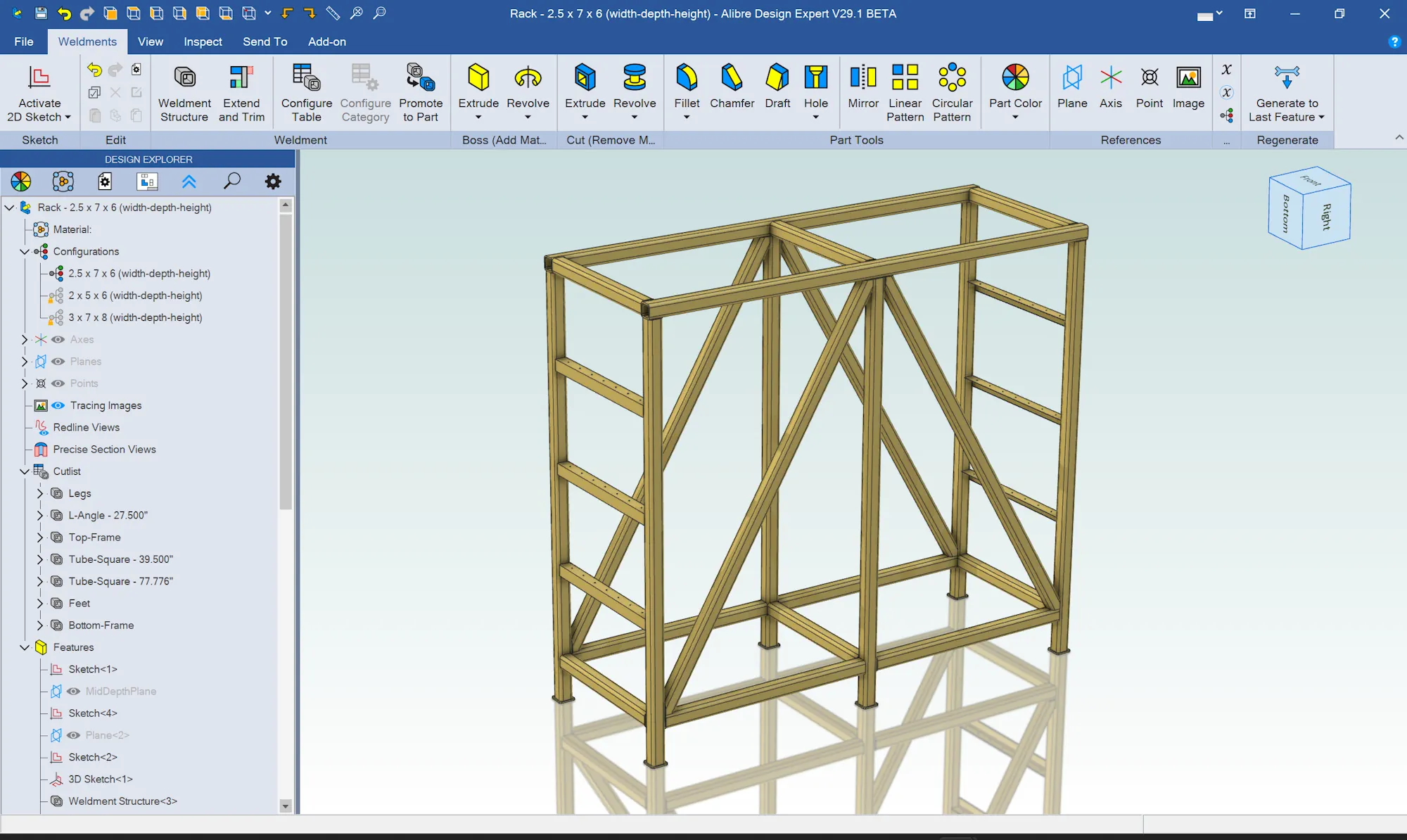

Az új Weldments munkakörnyezet: szabványos profilok a vázszerkezetre építve.

Új modul: Weldments – hegesztett szerkezetek tervezése

A V29.1 legnagyobb újdonsága egy dedikált munkakörnyezet a hegesztett szerkezetek (keretek, állványok, tartószerkezetek, gépvázak) tervezéséhez. Aki eddig acélszerkezeteket, gépkereteket vagy védőrácsokat tervezett, az tudja, mennyire körülményes volt ezt hagyományos alkatrészmodellezéssel megoldani – a Weldments modul erre ad célzott eszközt.

A lényeg: egy vázlatra ráépíthetők a szabványos profilok (zártszelvények, szögacélok, I- és U-profilok), a rendszer pedig kezeli a sarkokat, a hosszakat és a darabjegyzéket. Ez ugyanaz a munkafolyamat, amit a nagy rendszerekből (SolidWorks Weldments, Inventor Frame Generator) ismerhet – most az Alibre Designban is elérhető, örökös licenccel.

Hogyan működik a hegesztett szerkezet tervezése?

A modul logikus, lépésenkénti munkafolyamatot követ:

  • Vázszerkezet (Sketch Layout): 2D és 3D vázlatok kombinálásával megrajzolja a szerkezet vázát – ez adja a profilok gerincét.
  • Profilok a könyvtárból: a szabványos profilkönyvtárból választ méretet és keresztmetszetet, beállítja a sarokillesztést és a profil tájolását.
  • Metszéspontok pontosítása: a Trim/Extend (vágás/nyújtás) eszközzel a profilvégek tökéletesen illeszkednek a sarkoknál és a T-csomópontoknál.
  • Kiegészítő megmunkálás: a szerkezetre a megszokott modellezőeszközök is alkalmazhatók – furatok, minták, tükrözés, letörések.
  • Metaadatok szerkezetenként: az azonos profilok automatikusan összevonódnak egy több darabszámú tételbe, de egyedileg is felülírhatók a tulajdonságaik.
  • Darabjegyzék (Cutlist) beállítása: megadható, milyen adatok jelenjenek meg a vágási jegyzékben – ez lesz a gyártás alapja.

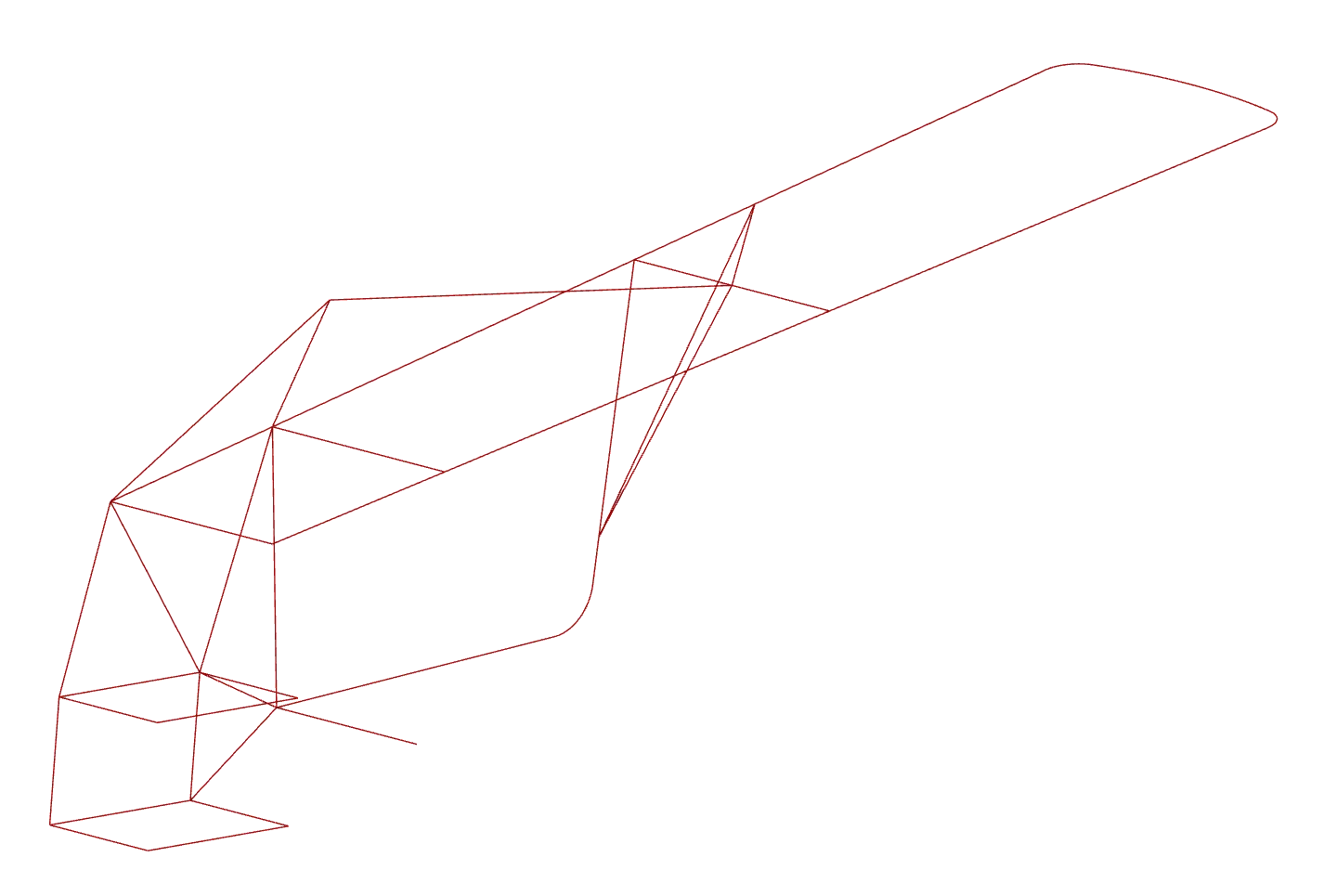

Weldment vázszerkezet 2D és 3D vázlatból
1. Vázszerkezet – 2D és 3D vázlat kombinálása.

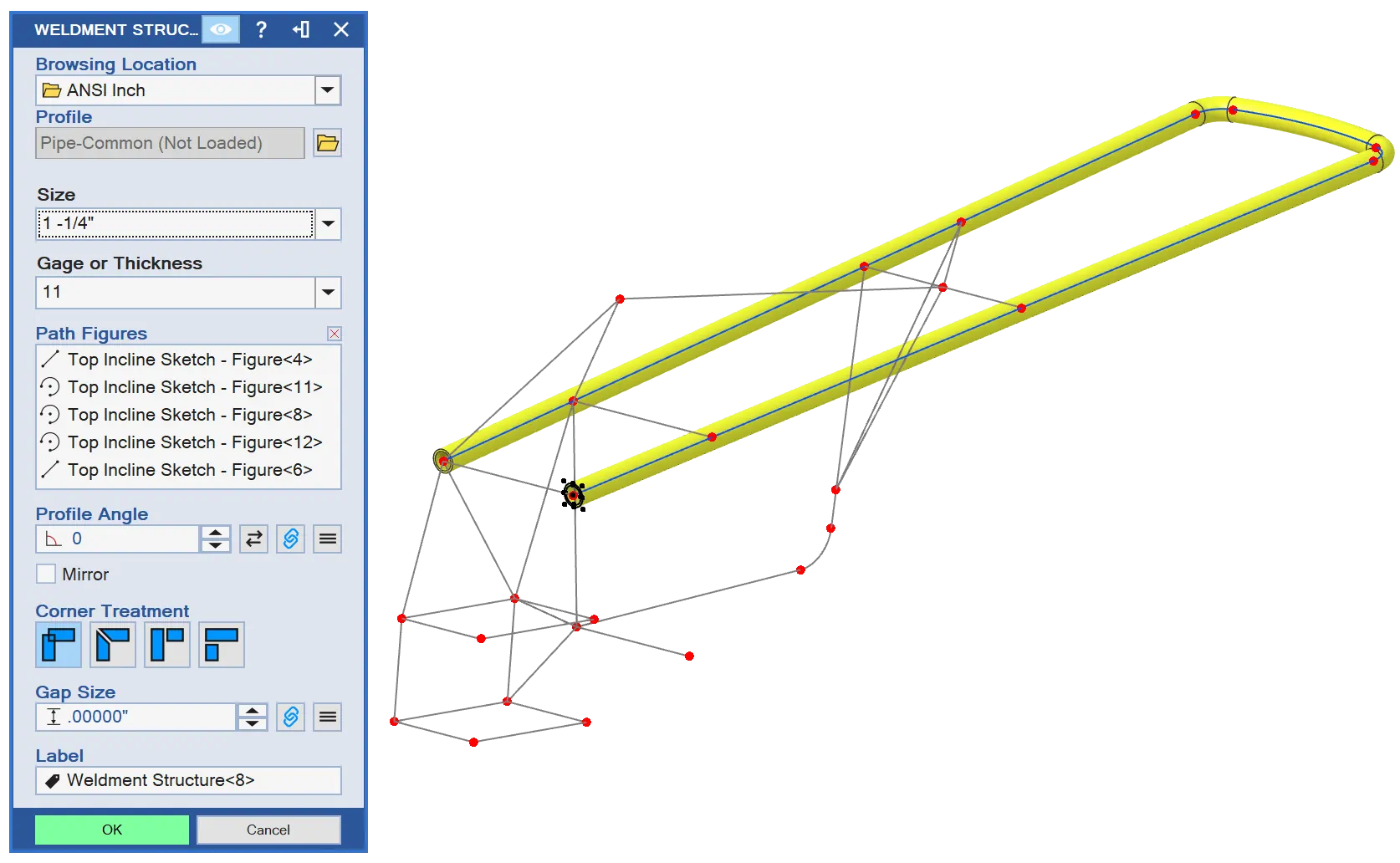

Szabványos profil hozzáadása a Weldment könyvtárból
2. Profilok a könyvtárból – méret, keresztmetszet, tájolás.

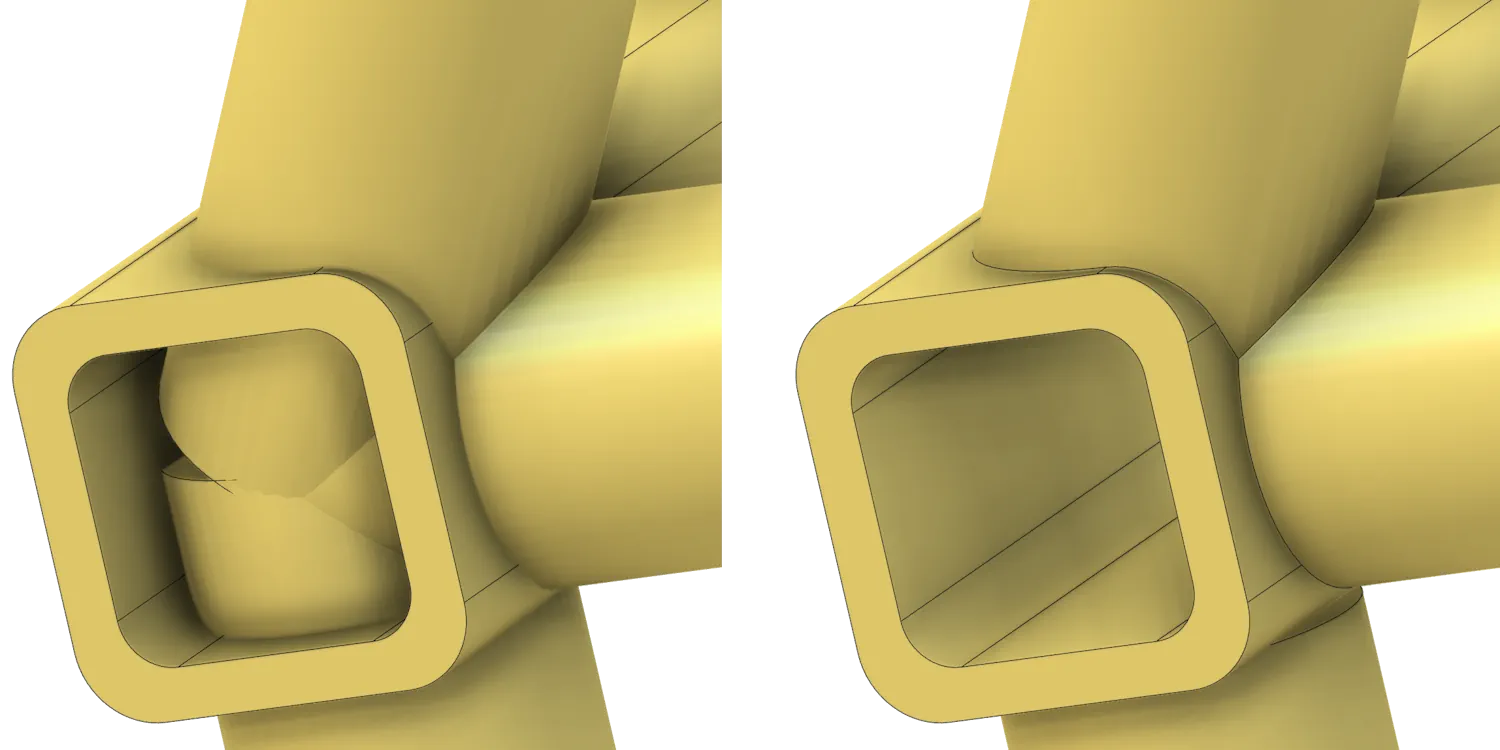

Sarokillesztés pontosítása Trim és Extend eszközzel
3. Metszéspontok pontosítása – tökéletes sarokillesztés.

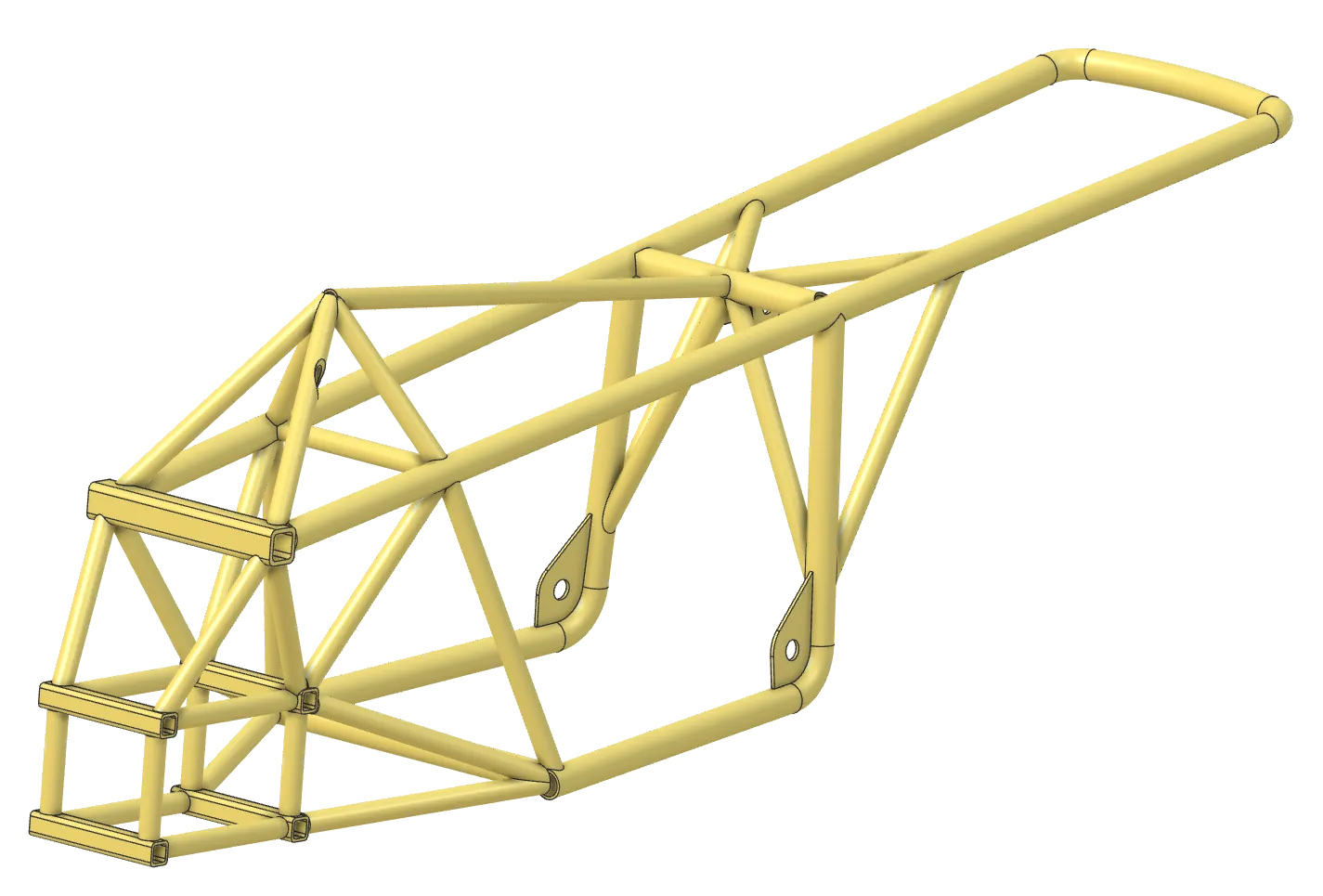

Kész hegesztett gépváz Alibre Design Expert Weldments modulban
4. Kiegészítő megmunkálás – furatok, minták, kész szerkezet.

Rajzi újdonságok: darabjegyzék és pozíciószámok

A hegesztett szerkezet csak akkor ér valamit, ha legyártható dokumentáció készül belőle. A V29.1 ezt is lefedi:

  • Hegesztési darabjegyzék (Weldment Cutlist) a rajzon: a vágási jegyzék közvetlenül a műhelyrajzra helyezhető, tetszőleges adatoszlopokkal (profil, hossz, darabszám, anyag).
  • Pozíciószámok (Weldment Balloons): a szerkezet elemei a darabjegyzékre hivatkozó pozíciószámokkal jelölhetők – pontosan úgy, ahogy a gyártásban elvárás.
  • Többsoros szöveg a hegesztési jelekben: a hegesztési szimbólumok annotálása egyszerűbb lett.

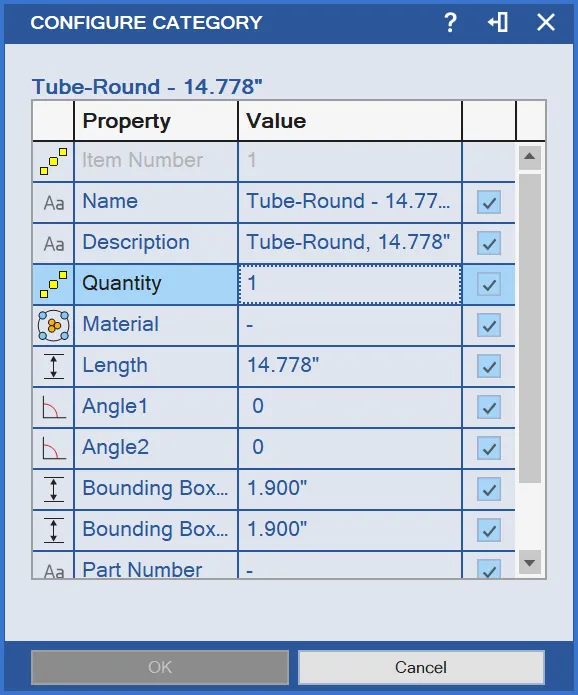

Weldment tétel tulajdonságainak beállítása – Configure Category
Tételenkénti metaadatok: név, anyag, hossz, mennyiség.

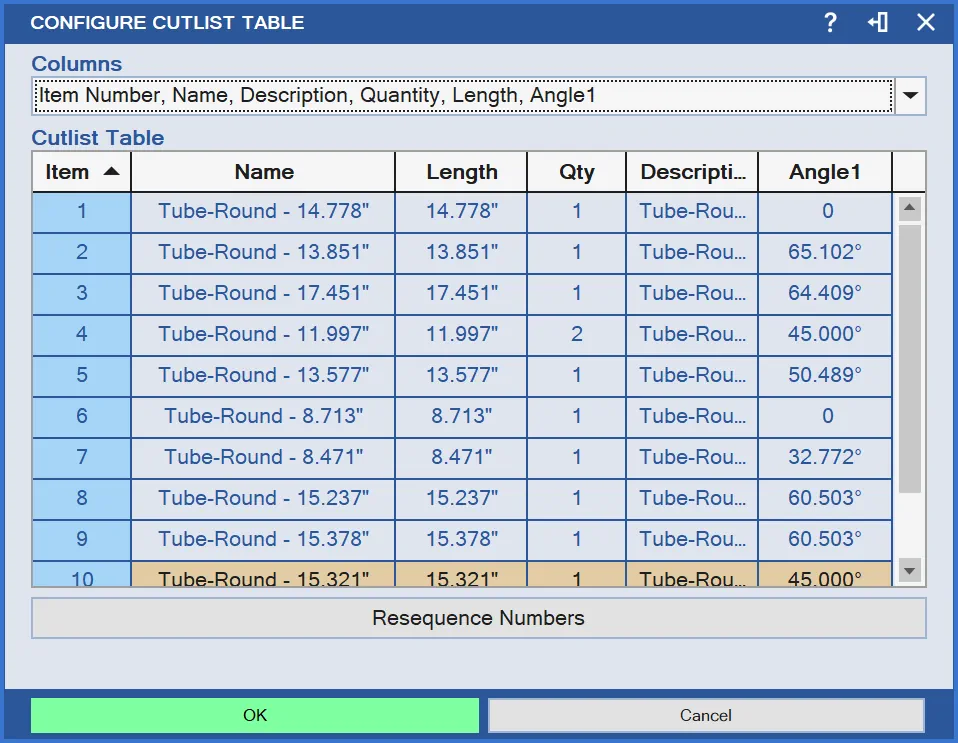

Weldment vágási jegyzék (cutlist) tábla konfigurálása
Vágási jegyzék az oszlopokkal, amit a műhelyrajzon szeretne.

A műszaki rajzok készítéséről általánosságban a 2D műszaki rajz készítése cikkünkben írunk részletesen.

További fejlesztések és hibajavítások

A kiadás a fő modul mellett számos apróbb, de a napi munkát érintő javítást hozott több területen:

  • Lemezalkatrész: kedvencek a Sheet Metal paraméterek ablakában; javított élkiválasztás a peremeknél; megbízhatóbb automatikus sarokillesztés (miter).
  • Összeállítás: javított mentési párbeszédablak és a több konfigurációt használó modellek betöltési hibáinak javítása.
  • Darabjegyzék (BOM): javított húzd-és-ejtsd kezelés, automatikus oszlopszélesség és rendezés; a BOM-ablak mérete Ctrl+Shift+M esetén.
  • Vázlat: a középvonal-kényszer kiemeli a kapcsolódó pontokat; nem fednek át többé a kényszerszimbólumok.
  • Megjelenítés és stabilitás: több képernyős beállítások javítása, gyorsabb mentés hálózaton, számos ikon- és párbeszédablak-javítás; javított KeyShot-átadás hibaüzenete.
  • Új ügyfélportál: a kezdőablakból elérhető egy új portál, ahol a licencekkel kapcsolatos dolgok önállóan intézhetők.

Bővített API

A fejlesztők és automatizálást használók számára a V29.1 kibővítette az API-t: elérhető lett a feature- és teljes alkatrész-tükrözés, a csavarvonalas kihúzás és kivágás, a lineáris és körkörös feature- és topológiai mintázatok, valamint az állandó és változó lekerekítés programozott létrehozása. Az Alibre Script automatizálási lehetőségeiről az áttekintő oldalunkon is olvashat.

Kinek szól különösen a V29.1?

A hegesztett szerkezet modul miatt ez a kiadás kiemelten hasznos:

  • gépgyártó és gépépítő cégeknek, akik gépvázakat és tartószerkezeteket terveznek,
  • acélszerkezet-gyártóknak (állványok, korlátok, védőrácsok, keretek),
  • egyedi berendezéseket tervező üzemeknek, ahol a hegesztett kerethez pontos vágási jegyzék és műhelyrajz kell.

A Weldments modul az Alibre Design Expert kiadásban érhető el – a fejlett lemezalkatrész, a fotorealisztikus renderelés és a PDM mellett (a végeselemes FEA szimuláció külön bővítmény). Ha nem biztos benne, melyik verzió fedi le az Ön igényeit, tekintse meg az árak és kiadások összehasonlítást, vagy kérjen magyar nyelvű tanácsadást.

Gyakori kérdések – Alibre Design V29.1

Az Alibre Design 29.1-es verziója 2026. szeptember 23-án jelent meg. A fő újdonsága a hegesztett szerkezetek (Weldments) tervezésére szolgáló új munkakörnyezet, emellett rajzi fejlesztések, lemez- és összeállítás-javítások, valamint bővített API.
A Weldments egy dedikált munkakörnyezet hegesztett szerkezetek – gépvázak, állványok, keretek, tartószerkezetek – tervezéséhez. Egy vázszerkezetre szabványos profilokat (zártszelvény, szögacél, I- és U-profil) helyez, kezeli a sarokillesztéseket, majd automatikus vágási jegyzéket (cutlist) és pozíciószámos műhelyrajzot készít. Hasonló munkafolyamat, mint a SolidWorks Weldments vagy az Inventor Frame Generator – de örökös licenccel.
Igen, azoknak a felhasználóknak, akiknek aktív éves karbantartása (frissítési előfizetése) van, a 29.1-es frissítés díjmentesen elérhető. Lejárt karbantartás esetén a frissítéshez a karbantartás megújítása szükséges. Örökös licenc esetén a meglévő verzió természetesen frissítés nélkül is korlátlanul használható.
A hegesztett szerkezet (Weldments) tervezés az Alibre Design Expert kiadás funkciója, a fejlett lemezalkatrész, a fotorealisztikus renderelés és a PDM mellett (a végeselemes FEA szimuláció külön bővítmény). A pontos kiadásonkénti funkciólistát és árakat az árak oldalon találja, vagy kérjen magyar nyelvű tanácsadást a megfelelő verzió kiválasztásához.
